博天彩石金属瓦安装手册【细节决定品质】


1 前言

博天彩石金属瓦适用于别墅、中高档住宅等各类建筑坡屋顶的屋面铺装或坡屋顶局部装饰,也适用于建筑物的平改坡和旧屋面翻新工程。博天彩石金属瓦应用于屋面排水坡度15°~ 90°的坡屋面防水层。博天彩石金属瓦是一种具有装饰与防水双重功能的新型屋面瓦材,瓦片安装采用了独特的防水、防风设计与钉固安装技术,结合坡屋面有效的防水系统,不仅美化了建筑外观形象,更是提高了屋面的使用耐久性。多年来,在混凝土、钢结构、木结构等建筑领域,总结了宝贵的施工经验,为能在国内做出优质的、使用年限长的金属屋面工程,特别对于主材、辅材、收口配件、固定件等,有专项要求,为此,特制定本手册,以供施工指导使用。

2 材料

本手册适用于博天彩石金属瓦,其它形状博天彩石金属瓦的铺设可参考本手册的要求,并结合瓦片自身形状予以局部调整。


2. 1 博天彩石金属瓦产品示意图

彩石金属瓦细节展示

2. 2 博天彩石金属的尺寸、博天彩石金属瓦的长度与宽度尺寸应符合(表1 )的规定。


博天彩石金属瓦规格尺寸



注:博天彩石金属瓦长度与宽度的尺寸偏差为±0.5%。


点击查看:博天彩石金属瓦种类的细节展示


2.3 博天彩石金属瓦配件

山墙板、檐板、圆形脊瓦、泛水板、天沟


3 安全措施

3.1 在施工过程中,必须遵守“先防护、后施工”的规定,施工人员必须佩戴安全帽、穿工作服、软底鞋,严禁在没有任何设防的情况下违章作业。

3.2 施工现场一切用电设施须安装漏电保护装置,施工用电动工具须正确按操作标准使用。

3.3 博天彩石金属瓦施工时的安全技术、劳动保护等应按国家有关规定执行。

3.4 博天彩石金属瓦施工时除应按本手册执行外,凡本手册未涉及部分均应符合《屋面工程技术规范( GB50345-2004 )》、《屋面工程质量验收规范( GB50207-2012)》及《坡屋面工程技术规范(GB50693-2011)》的有关规定。

4 主要施工机具

施工机具图片: 设备名称:304 不锈螺纹钢钉专用气枪、钢排钉专用气枪、手动切割机、304 不锈钢螺纹卷钉、空压机、翻边钳子、铁皮剪、水泥钢排钉。


5 施工一般规定

5.1 博天彩石金属瓦施工环境温度宜为5℃~35℃。环境温度低于5℃时,采取加强防护措施。

5.2 施工人员施工时应穿胶底软鞋,并且尽量避免或减少踩踏已铺设好的博天彩石金属瓦面,对于易被踩踏的部位,如老虎窗四周,宜衬垫柔软材料作为临时防护,以免损坏产品。

5.3 穿过屋面防水层的管道、设备或预埋件等必须在博天彩石金属瓦铺设施工前安装完毕。

5.4 博天彩石金属瓦安装完毕后即为最终成品,保证安装全过程中不损坏博天彩石金属瓦表面是十分重要的环节,因此应注意以下几点:

5.4.1 现场搬运博天彩石金属瓦制品时必须带手套,吊运博天彩石金属瓦时必须绑扎牢固,应轻抬轻放,不得拖拉;

5.4.2 现场切割过程中,切割机械的底面不宜与博天彩石金属瓦表面直接接触,要求垫木板或胶皮板材;

5.4.3 施工人员在博天彩石金属瓦上行走时,须踩踏在瓦槽与挂瓦条的结合部位上,严禁在瓦上面跳动、踩踏或随意敲打等;

5.4.4 施工人员携带的工具等应放在工具袋中,如放在屋面上应放在专用的布或其他片材上;

5.4.5 板面铁屑与边角料清理,板面在切割和钻孔中会产生铁屑,这些铁屑和边角料必须及时清除,不可过夜;

5.4.6 用后的密封胶筒等均应及时清理。


注:在施工过程中,以及上博天彩石金属瓦屋面行走时不能穿硬底鞋或皮鞋。

6 博天彩石金属瓦铺设施工

6.1 施工基面要求

6.1.1 屋面结构层为钢筋混凝土现浇坡屋面基层;

6.1.2 屋面基层须平整坚实,不得有疏松、起沙、起皮现象;

6.1.3 施工所需的脚手架(脚手架应与屋檐保持一定的间距)及垂直运输工具搭设完毕,临电通到屋面上。

6.2 主要施工流程(仅供参考,施工时按设计要求进行)

施工前准备→ 基面处理→ 节点(出屋面管道、泛水、天沟等)部位加强防水层处理→ 防水垫层铺设→ 顺水条铺设→ (或设计要求需要做保温材料铺设的)→ 挂瓦条铺设→ 博天彩石金属瓦铺设→ 整体、组织验收→ 收尾、结束工程。

6.3 屋面弹线、顺水条与挂瓦条安装

6.3.1 屋面弹线:(示意图2)

(1) 顺水条弹线:顺水条间距为≤750 ㎜;

(2) 挂瓦条弹线:挂瓦条间距(从下至上)第一行为345 ㎜,第二行开始依次为:经典型挂瓦

条间距为370mm、诺森型与木纹型挂瓦条间距为365mm、罗马型挂瓦条间距为360mm,到屋脊的

最后一行间距不大于355 ㎜~365 ㎜。


示意图2:顺水条和挂瓦条布局

6.3.2 顺水条与挂瓦条安装:(示意图3)

(1) 顺水条安装

① 沿着顺水条排布线,将顺水条与基层屋面用钢钉固定牢固,顺水条二端再用膨胀螺栓加固;

② 顺水方向上应一根接一根保持连续,及时调整顺水条表面平整;

③ 顺水条与屋面基层结构固定牢固。

(2) 挂瓦条安装

①沿着挂瓦条排布线,将挂瓦条与顺水条用博天彩石金属瓦专用钉或螺纹卷钉连接牢固。水

平方向上应一根接一根保持连续。首排挂瓦条(在檐口位置)与第二排挂瓦条间距应在320-340mm

左右, 最后一排挂瓦条间距也应控制在320-340mm 左右。第二排以上根据瓦片型号规格的不同、

分别按照经典型挂瓦条间距为370mm、诺森型与木纹型挂瓦条间距为365mm、罗马型挂瓦条间距为

360mm)的间距钉挂瓦条。

②为确保挂瓦条在一个平面上,安装挂瓦条时,应拉水平调准线,在焊接时应随时检查并及

时调整挂瓦条表面平整。

③在屋脊、山墙边、人字形外沿边处,为配合脊瓦和金属收边的安装要求,用防腐木垫块将

木方龙骨高度增加40mm,特殊屋面可根据实际情况处理。

④挂瓦条应分挡均匀、铺设平整牢固;瓦面平整、行列整齐、搭接紧密、檐口平直。

(3)顺水条和挂瓦条的验收

①排布间距验收:除了檐口处和屋脊两侧的挂瓦条间距小于340mm 外,挂瓦条的标准间距为:

经典型挂瓦条间距为370mm、诺森型与木纹型挂瓦条间距为365mm、罗马型挂瓦条间距为360mm; 顺水条的标准间距为750mm。

②平整度验收:对每一个屋面的挂瓦条拉线,并用靠尺测平整高差,允许误差4mm。

③稳固性验收:检查顺水条与挂瓦条有无松动,与基层是否连接牢固。


示意图3:顺水条与挂瓦条安装

6.4 博天彩石金属瓦的铺设

6.4.1 博天彩石金属瓦在安装前,应首先对屋面进行检查,确保屋面平整。

6.4.2 每片主瓦钉钉固定时,至少不少于5 个钉子;圆脊瓦钉钉固定时,单侧钉子不少于3 个;方脊瓦钉钉固定时,单侧钉子不少于5 个钉子。

6.4.3 博天彩石金属瓦固定时,应采用博天彩石金属瓦专用钉、使用博天彩石金属瓦专用枪固定。另外,当屋顶为钢结构屋架、且采用金属方管作为挂瓦条时,则需要采用高强镀锌自攻螺丝固定,钉完之后,钉眼处需要用修复套装修复处理过。

6.4.4 每行主瓦搭接时,应根据具体的屋面结构,确定是从左至右,还是从右至左,右下至上、错缝搭接铺设。原则是:减少损耗、提供效率的同时能保证屋面施工的美观和平整。

6.4.5 博天彩石金属瓦铺设完毕后,应对屋面进行清理检查,保证博天金属瓦固定牢固、密封

严密完整、表面平整无损伤。

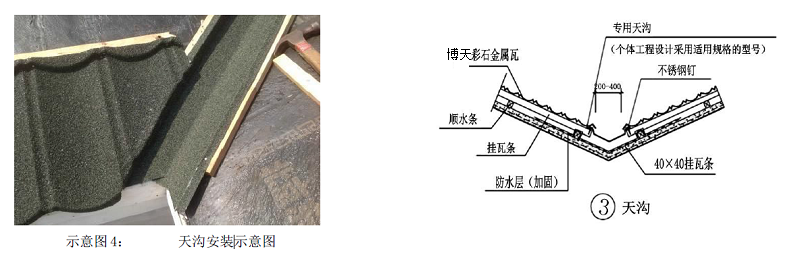

6.4.1 天沟铺设(示意图4)

(1) 主瓦侧面在天沟处下折宽度不小于50 ㎜。

(2) 混凝土屋面天沟采用防水卷材时,防水卷材应由沟底上翻,且盖住两端下沿的顺水条,垂直高度不应小于150 ㎜。

(3) 天沟部位两边应增设防水垫层附加层,宽度不宜小于1000mm。

(5) 天沟板选用博天彩石金属瓦专用天沟板。

(6) 对特殊节点,我们将采用定制的专用天沟板。


6.4.2 屋脊铺设(示意图5)

(1) 脊瓦两侧端口均应做封堵处理,要求严密、平整、美观。

(2) 主瓦在脊瓦条侧面的上折宽度不小于50 ㎜。

(3) 脊瓦之间应搭接严密,间距均匀;脊瓦与斜脊接缝应严密,顺直平整,无起伏和渗漏部位,屋脊与斜脊的接缝需用密封材料密实。

(4) 屋顶脊瓦选用博天彩石金属瓦专用脊瓦配件。



6.4.3 屋檐铺设(示意图6)

(1) 主瓦伸出封檐板的长度宜为30 ㎜。

(2) 檐口部位应增设防水垫层附加层,宽度不宜小于900mm。

(3) 屋檐为檐沟时,檐口瓦伸出檐口铺设、且伸出檐口30mm。

(4) 屋檐无檐沟时,檐口处采用通风檐板进行封檐,通风檐板上端直接固定在挂瓦条上、下端采用通长木条与墙体进行固定。

(5) 通风檐板选用博天彩石金属瓦专用通风檐板。

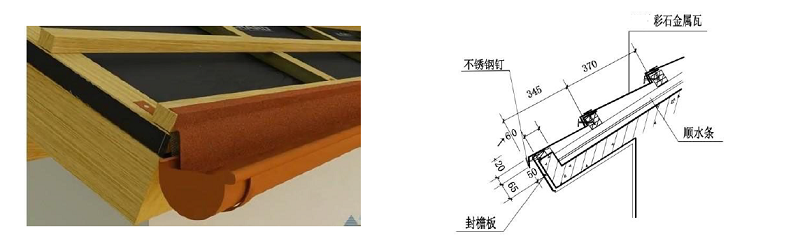

示意图6:檐板安装

6.4.4 山墙封檐铺设(示意图7)

(1) 主瓦侧面在立面墙体处折边宽度不小于50 ㎜。

(2) 彩石金属瓦折边收口后,采用山墙板,用博天彩石金属瓦专用钉固定在两侧的挂瓦条上,且覆盖住彩石金属瓦折边部分。

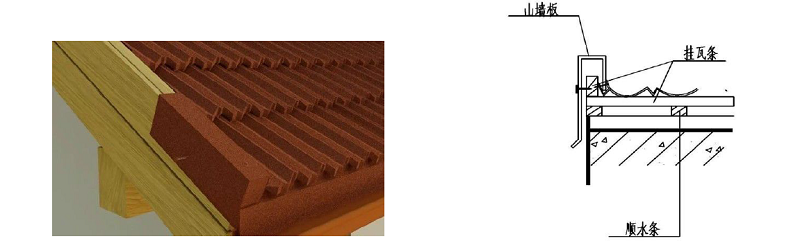

示意图7:山墙安装

6.4.5 穿过屋面的管道四周铺设(示意图8)

(1) 所有泛水板与立面墙搭接部位,泛水板应覆盖主瓦上折部分,并用钢钉钉实, 然后用中性耐候密封胶密实封严,保证无渗漏点。

(2) 博天彩石金属瓦铺设到管道时,应根据管道口径大小,采用0.8 厚彩色钢板(300 ㎜×300 ㎜) 为材料,在其中心位置用开孔器开孔至管道能够顺延套进去,钢板下端口形成喇叭口,钢板上端口与管道的结合部缝隙处先采用耐候密封条填实,再用中性耐候密封胶密封处理。

(3) 穿出屋面管道的泛水上部应用中性耐候密封胶封边。

(4) 泛水板用博天彩石金属瓦专用的泛水板。 (示意图9)

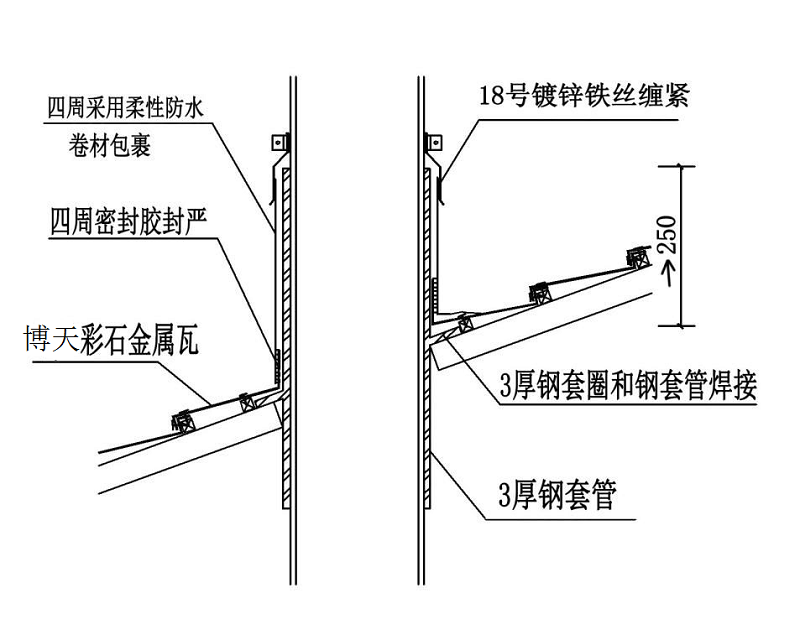

示意图8:穿出屋面管道的泛水做法

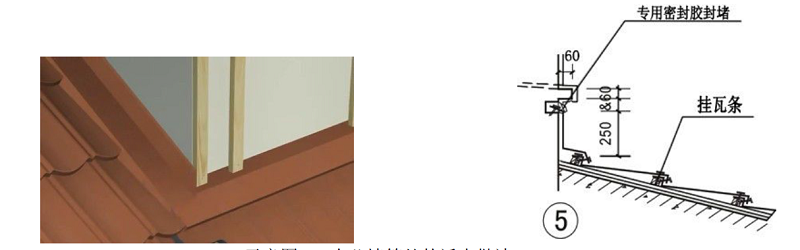

示意图9:女儿墙等处的泛水做法

6.4.6 老虎窗四周铺设(示意图9)

(1) 主瓦铺设到老虎窗的正面边缘,上折宽度不小于50 ㎜,然后安装泛水板并用密封材料封边。

(2) 老虎窗与主屋面相交形成的斜天沟可以参照斜天沟的铺设方法。

(3) 泛水板选用博天彩石金属瓦专用泛水板。

6.4.7 屋面曼莎折坡铺设(示意图10)

(1) 曼莎折坡铺设时,根据上、下折坡面及折坡角度,采用博天彩石金属瓦配件现场制作折坡件。

(2) 折坡件上、下两端分别用博天瓦专用钉固定在坡面上下两侧的挂瓦条上。

(3) 折坡件上端伸进屋面彩石金属瓦下面并被瓦片盖住;折坡件下端须盖住下方的瓦片外侧。

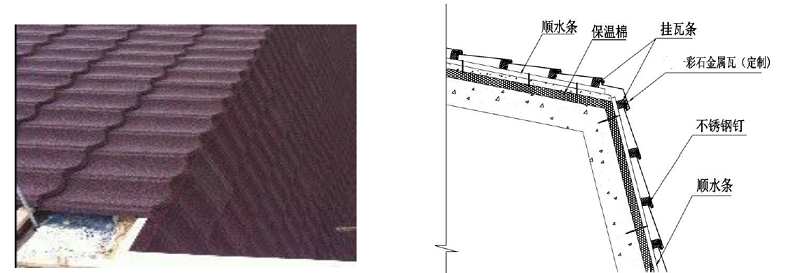

示意图10:曼莎折坡屋面铺设

6.4.8 屋面避雷针铺设(示意图11)

(1) 在坡面金属瓦上直接开一洞口,再用橡胶螺孔密封圈套住避雷带支架,直接穿过洞口且固定在屋面上。

(2) 在屋脊圆形脊瓦上直接开一洞口,再用橡胶螺孔密封圈套住避雷带支架,直接穿过洞口且固定在屋脊上。

(3) 在洞口处彩石金属瓦与支架的结合部,应用密封材料封边密实。

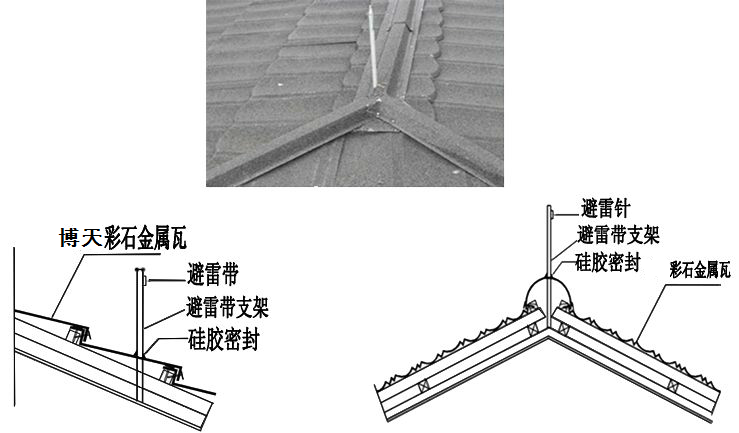

示意图11:屋面避雷针铺设

7 施工质量检验与验收与注意事项

7.1 博天彩石金属瓦施工前应对屋面防水基层、穿出屋面的管道等前道工序进行验收,竣工

后必须提供博天彩石金属瓦的质量证明及工地质检文件。

7.2 屋面竣工后,不得有渗漏现象,瓦片排列整齐、平直,不得有残留瓦片。

7.3 博天彩石金属瓦固定钉必须钉平、钉牢,严禁钉帽松动。


博天彩石金属瓦安装手册下载地址:http://pan.baidu.com/s/1sjP1Wpn
